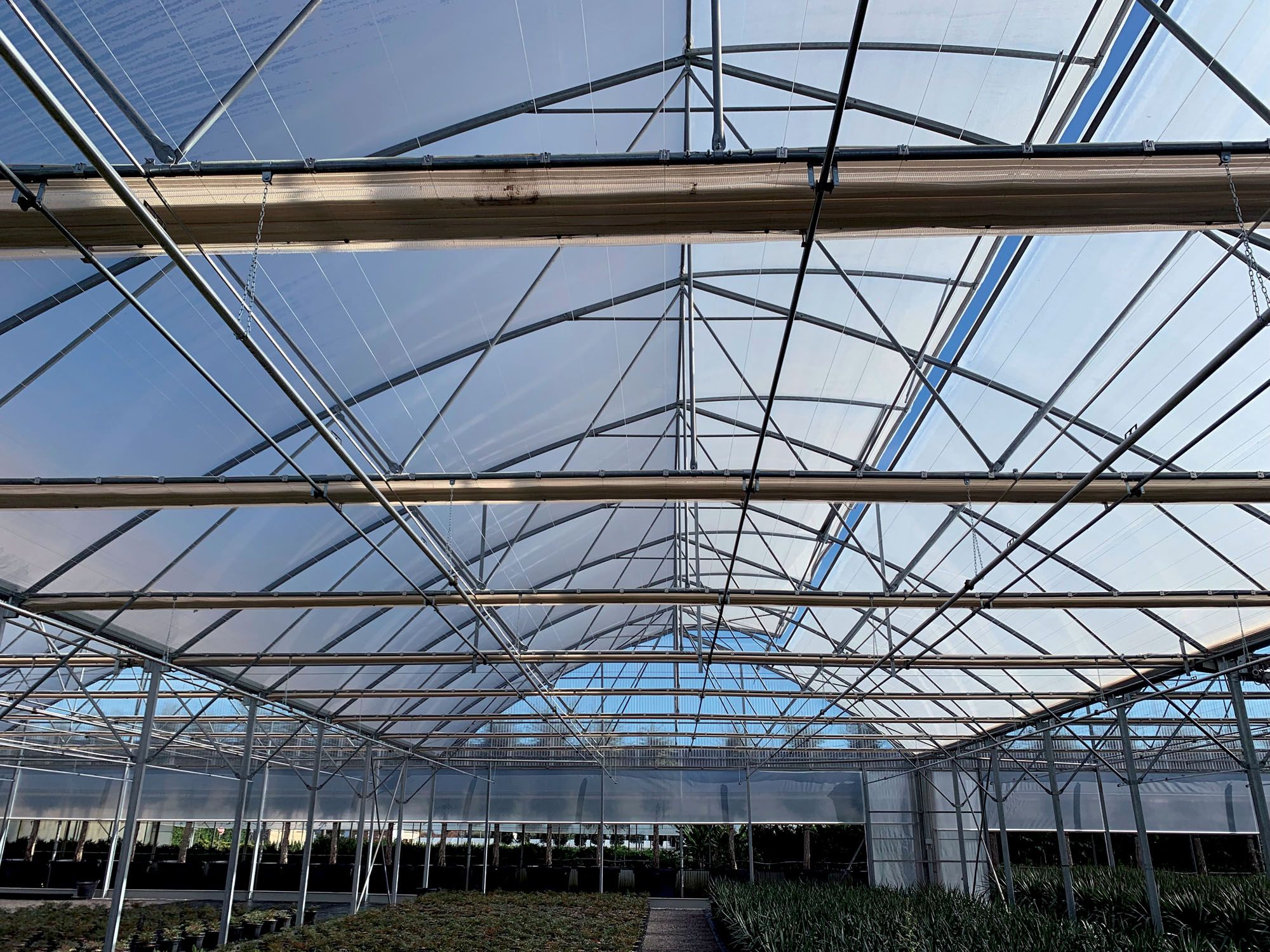

Serre treillis horizontal à toitures multiples avec un large choix de largeurs d’allées, ces largeurs peuvent atteindre jusqu’à 20 m.

Particulièrement adapté lorsque de grands volumes sont nécessaires tout en maintenant la hauteur de faîtage de la structure dans des mesures acceptables.

Grande polyvalence également dans le choix de la toiture qui peut aller du verre aux panneaux sandwich ou panneaux photovoltaïques intégrés à la structure du toit.

Le revêtement peut être réalisé avec des matériaux traditionnels tels que le verre, les matières plastiques et les panneaux sandwich ou opter pour des systèmes de façade continue d’une valeur architecturale particulière.

X-AIR
X-AIR
technical requirements X-AIR

Les pré-requis techniques

Le matériau est une structure en acier galvanisé Z275

Distance entre les piliers latéraux: 3,0 m

Distance entre les piliers centraux: 3,0 m

Caractéristiques techniques de la cheminée X-AIR

Caractéristiques techniques des piliers

Tube de colonne de portée RHS 100x60 mm S235JR Galvanisé Z275.

Tube de colonne de tête RHS 100x60 mm en S235JR Galvanisé Z275.

Tous les poteaux seront installés sur des pieds de tube spéciaux RHS 90x50mm en S235J0 avec embase et joint de raccordement: le tout galvanisé à chaud après usinage.

X-Air

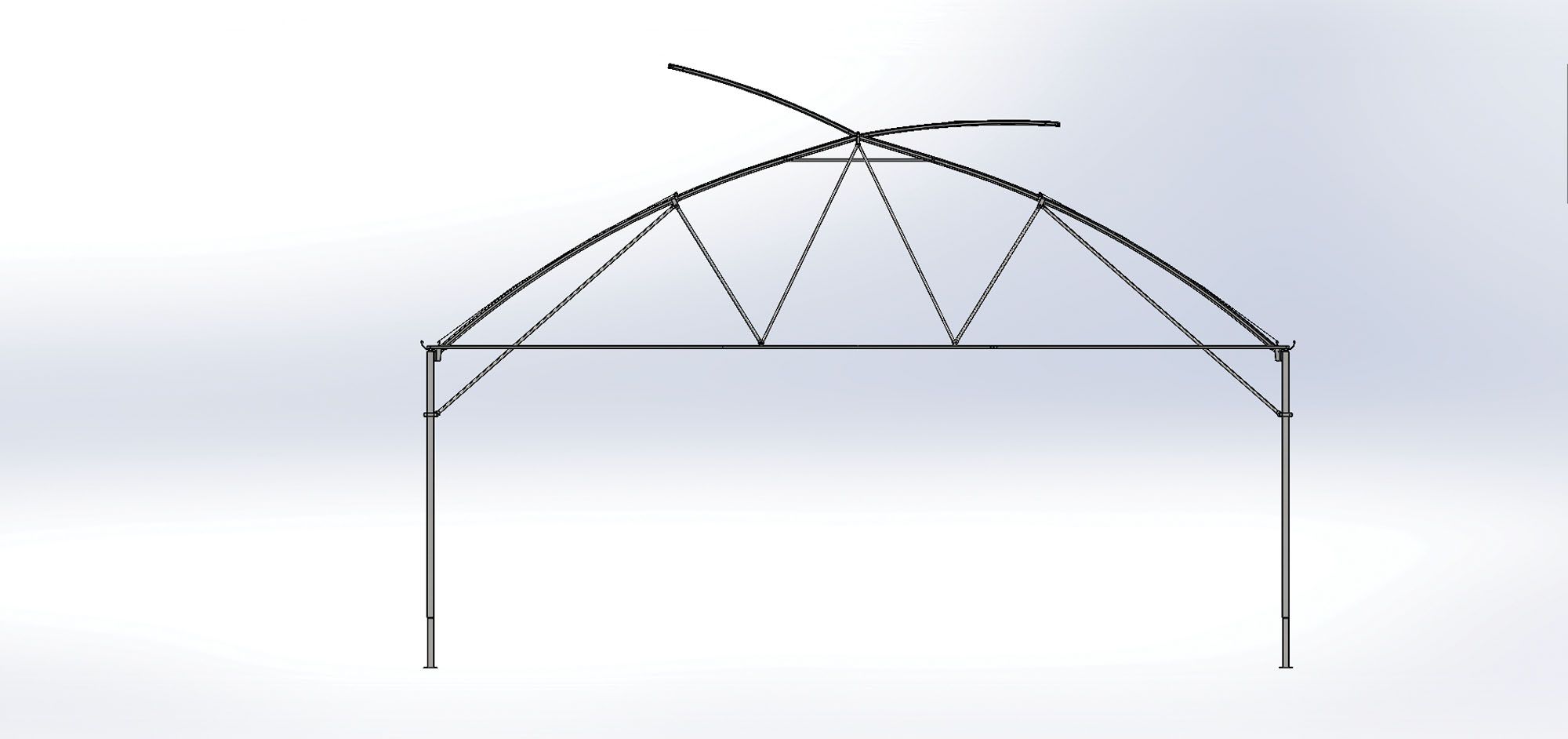

Arcs

La distance entre les arches est de 3,00 m.

Tous nos arcs sont en RHS ovale 80x45 mm galvanisé Z275.

Composition des arcs posés sur les colonnes:

  • 1 chaîne horizontale en tube ø 40 Z275
  • 2 diagonales en tube ø 32 Z275
  • 2 diagonales en tube ø 40 Z275
  • 2 entretoises calées sur les colonnes en tube ø 40 Z275
X-Air Channels

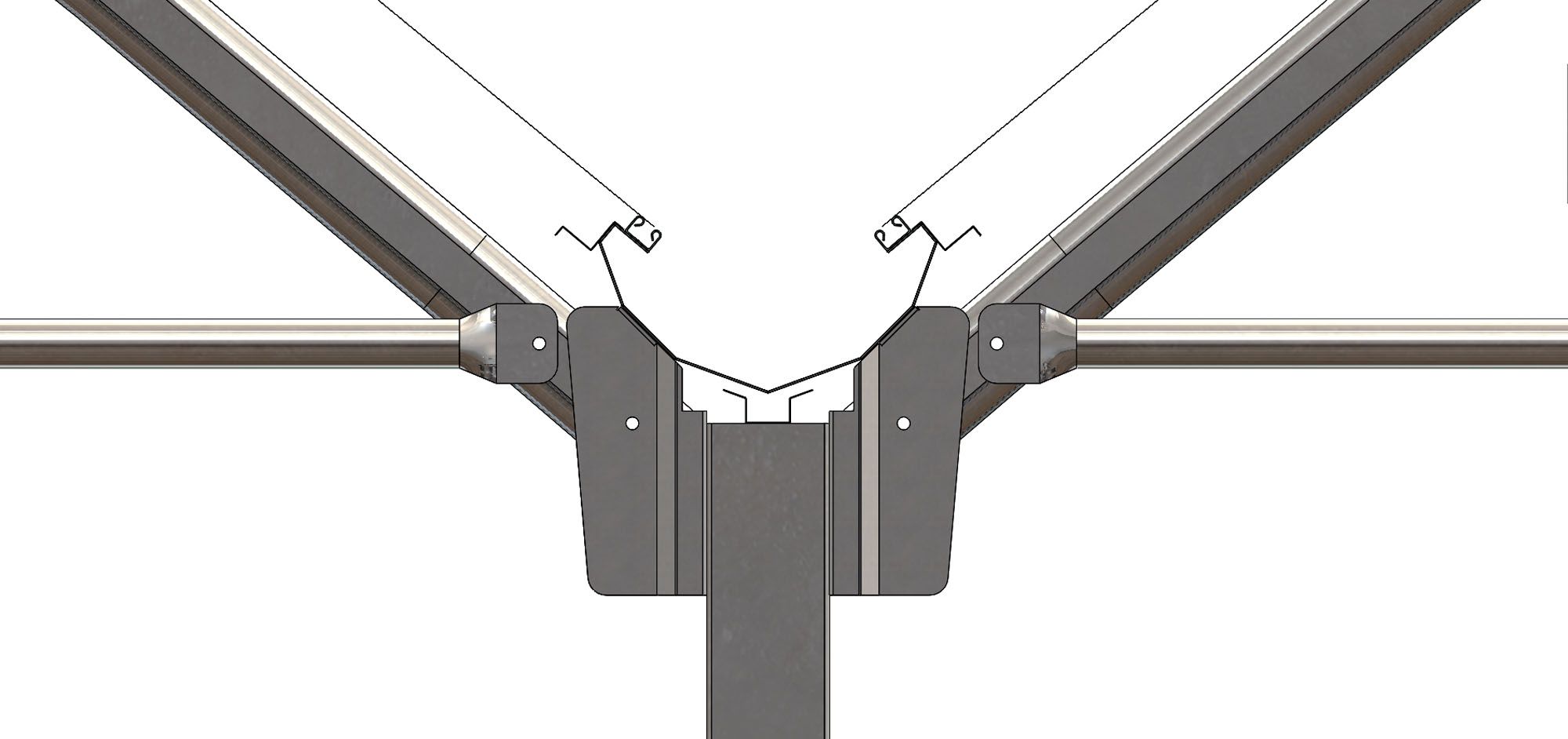

Canaux

Dimensions des canaux: 500 mm et 9 plis.

Longueur 3100 mm.

Les canaux ont une épaisseur de 1,5 mm et sont fabriqués en tôle de zinc magnésium ZM175.

Recueillir le condensat prévu sur le bord intérieur du canal pour canaliser les condensats accumulés par la tôle à pas fixe.

Prévu sous le V inférieur du canal pour canaliser le condensat produit par le canal lui-même.

X-AIR Fenêtres faîtières

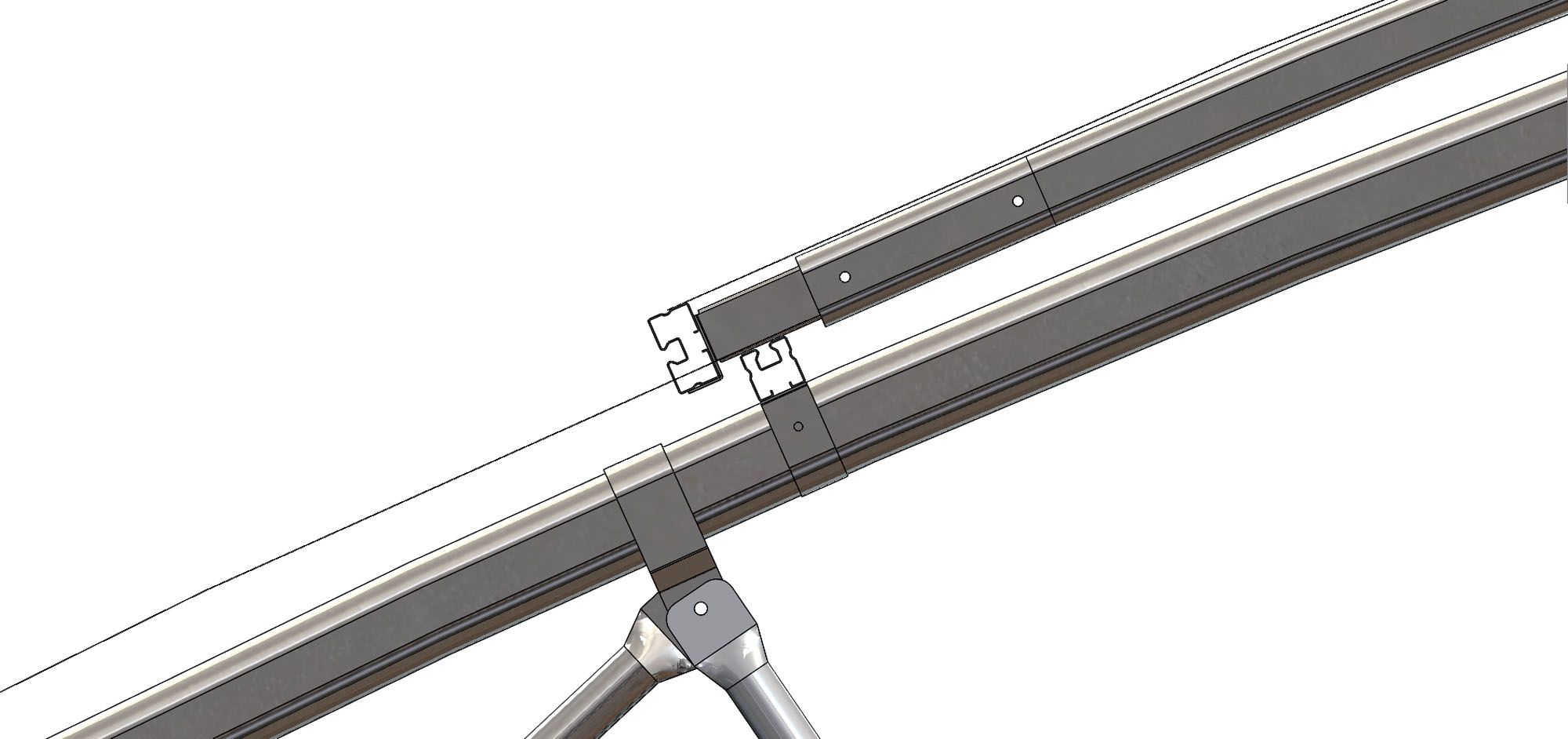

Fenêtres faîtières

Mi-pente ouvrante, composée d’un arc courbe en tubu- laire ovale 60x30 mm Z275 et d’une corniche mobile en tubulaire 60x40 mm Z275.

Le mouvement est assuré par un ensemble crémaillère à double denture, carter avec engrenage autolubrifiant et tube d’axe de commande ø 33,7 supporté par des roulements à billes.

Le mouvement est confié à un motoréducteur avec système de fin de course intégré.

Largeur standard Hauteur de l’attache Hauteur d’avant-toit Hauteur de la crête Pas
8,00 m 3,00 / 4,00 m 3,00 / 4,00 m 4,80 / 5,80 m 2,50 / 3,00 m
9,00 m 3,00 / 4,00 m 3,00 / 4,00 m 5,50 / 6,50 m 2,50 / 3,00 m
9,60 m 3,00 / 4,00 m 3,00 / 4,00 m 5,70 / 6,70 m 2,50 / 3,00 m
10,00 m 3,00 / 4,00 m 3,00 / 4,00 m 5,80 / 6,80 m 2,50 / 3,00 m
12,80 m 3,00 / 4,00 m 3,00 / 4,00 m 5,90 / 6,90 m 2,50 / 3,00 m

Les tailles standard disponibles en stock. Possibilité de changer la mesure de la largeur, la hauteur et la hauteur.

Largeur standard Hauteur de l’attache Hauteur d’avant-toit Hauteur de la crête Pas
8,00 m 3,00 / 4,00 m 3,00 / 4,00 m 4,80 / 5,80 m 2,50 / 3,00 m
9,00 m 3,00 / 4,00 m 3,00 / 4,00 m 5,50 / 6,50 m 2,50 / 3,00 m
9,60 m 3,00 / 4,00 m 3,00 / 4,00 m 5,70 / 6,70 m 2,50 / 3,00 m
10,00 m 3,00 / 4,00 m 3,00 / 4,00 m 5,80 / 6,80 m 2,50 / 3,00 m
12,80 m 3,00 / 4,00 m 3,00 / 4,00 m 5,90 / 6,90 m 2,50 / 3,00 m

Les tailles standard disponibles en stock. Possibilité de changer la mesure de la largeur, la hauteur et la hauteur.
